Zyklone
Entstaubungstechnik
Robuste Vorabscheidung durch Fliehkraft.

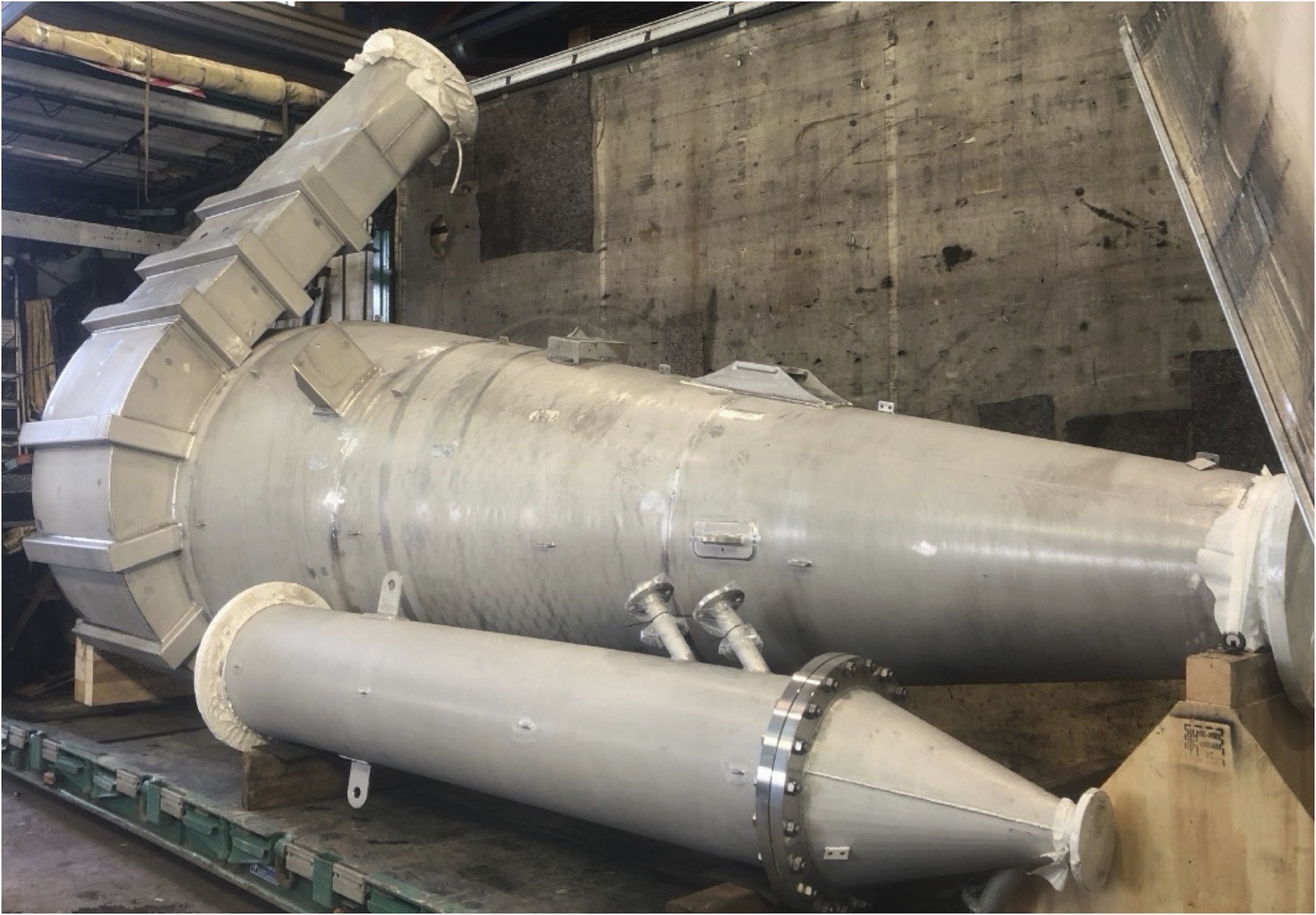

Zyklone
Feststoffe abscheiden. Filterstufen entlasten.
Pergande entwickelt und fertigt Zyklonabscheider für die kontinuierliche Feststoffabscheidung aus Prozessgasen. Sie werden als eigenständige Abscheider oder zur Vorabscheidung vor Filtersystemen eingesetzt. Bei hohen Staubbeladungen reduzieren sie den Feststoffeintrag in die nachfolgende Filterstufe.
Auslegung, Konstruktion und Fertigung erfolgen innerhalb der Pergande Gruppe. Zyklongeometrie, Gasanschlüsse und Produktaustrag werden auf die Trennaufgabe und die Einbindung in die Anlage abgestimmt.
Auslegung für den Prozess
Grundlage sind Gasvolumenstrom, Staubbeladung, Partikeleigenschaften, Temperatur und Betriebsdruck. Die Dimensionierung berücksichtigt die geforderte Abscheideleistung und den zulässigen Druckverlust. Je nach Aufgabenstellung kommen Einzelzyklone oder mehrere parallel betriebene Zyklone zum Einsatz.
Einbindung in das Entstaubungssystem
Zyklon, Feststoffaustrag und nachgeschaltete Filter werden gemeinsam auf die Prozessbedingungen abgestimmt. Dabei berücksichtigen wir die verfügbaren Platzverhältnisse, die Rohrleitungsanschlüsse und die Übergabe des abgeschiedenen Produkts.
Bei kondensationsgefährdeten Gasen werden Beheizung und Isolierung so ausgelegt, dass Taupunktunterschreitungen an den produktberührten Wandflächen vermieden werden.
Technische Ausführung
| Merkmal | Ausführung |
|---|---|
| Anordnung | Einzelzyklone oder mehrere parallel betriebene Zyklone |
| Dimensionierung | Abgestimmt auf Gasvolumenstrom, Partikeleigenschaften, Staubbeladung und erforderliche Abscheideleistung |
| Geometrie und Anschlüsse | Eintritt, Tauchrohr, Konus und Feststoffaustrag nach verfahrenstechnischer Auslegung |
| Werkstoffe | Auswahl entsprechend Temperatur, Korrosions- und Verschleißbeanspruchung |
| Beheizung und Isolierung | Für Prozesse, bei denen Kondensation an den Wandflächen vermieden werden muss |
| Mechanische Auslegung | Nach Betriebsdruck, Temperatur und den vereinbarten technischen Anforderungen |
Die genannten Referenzwerte stammen aus unterschiedlichen Anwendungen und gelten nicht zwangsläufig gleichzeitig.
Abluftbehandlung anfragen
Die passende Lösung für Ihre Abluft.
Sie möchten Staub oder Schadstoffe aus Ihrem Prozessgas abscheiden? Sprechen Sie uns über Medium, Volumenstrom und Betriebsbedingungen an.
