Feuchte Prozessgase sicher entstauben.

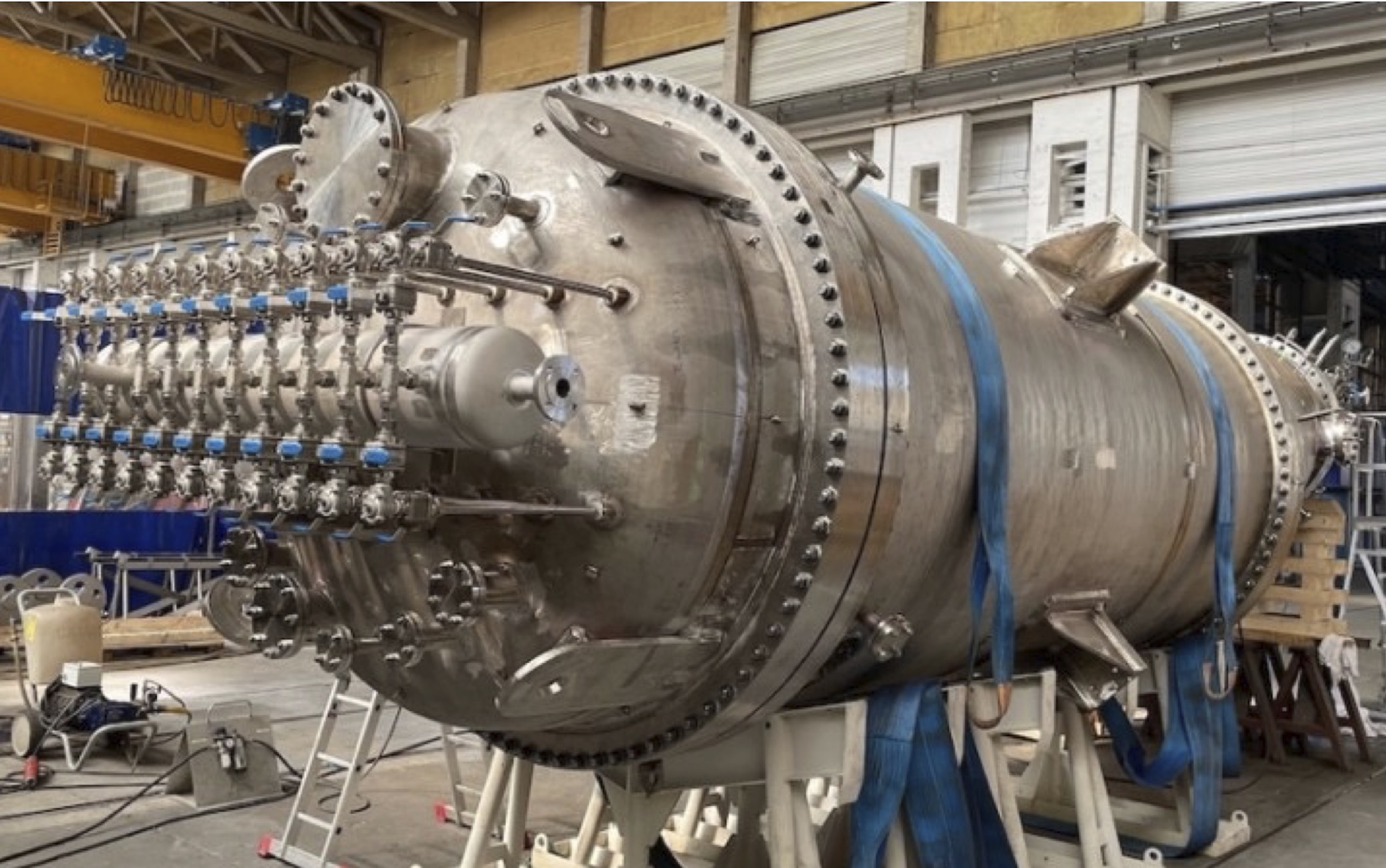

Brüdenfilter
Heiße und feuchte Prozessgase entstauben.
Pergande entwickelt und fertigt Brüdenfilter zur Feststoffabscheidung aus heißen, feuchten und kondensationsgefährdeten Prozessgasen. Runde und rechteckige Bauformen ermöglichen die Anpassung an unterschiedliche Volumenströme, Einbauräume und Anlagenanschlüsse.
Entscheidend ist die Temperaturführung im Filter und während der Abreinigung. Beheizung und Spülgastemperatur werden so auf den Prozess abgestimmt, dass lokale Taupunktunterschreitungen und damit kondensationsbedingte Ablagerungen an den Filterschläuchen vermieden werden.
Beheizter Filterkopf und Abreinigung
Der gesamte Abreinigungsmechanismus einschließlich Spülgastank ist im Filterkopf integriert und beheizt. Dadurch wird das Spülgas auf Brüdentemperatur gehalten. Die Filterschläuche werden bei der Abreinigung nicht durch kaltes Spülgas abgekühlt – eine wesentliche Voraussetzung, um Verklebungen durch Kondensation zu verhindern.
Für die Beheizung stehen Doppelmantel, aufgeschweißte Voll- oder Halbrohre sowie elektrische Systeme zur Verfügung. Die Auswahl richtet sich nach Betriebstemperatur, verfügbaren Heizmedien und den thermischen Anforderungen des Prozesses.
Technische Ausführung
| Merkmal | Ausführung |
|---|---|
| Bauformen | Rund und rechteckig |
| Baugrößen | Runde Baureihe PHFB mit Durchmessern von 400 bis 2.000 mm; rechteckige Bauformen nach projektspezifischer Auslegung |
| Betriebstemperatur | Baureihe PHFB bis 260 °C, abhängig von der Ausführung |
| Filterdimensionierung | Filterfläche, Anzahl und Länge der Filterschläuche sowie Gasanschlüsse nach verfahrenstechnischer Auslegung |
| Werkstoffe | C-Stähle, nichtrostende und höherlegierte Stähle sowie Nickellegierungen, beispielsweise Hastelloy C22 und Inconel 600 |
| Druckausführung | Mechanische Auslegung für den vorgesehenen Betriebsdruck und die Betriebstemperatur |
| Reinigung | Optional mit CIP-Reinigungssystem |
| Besondere Anforderungen | Ausführungen nach ATEX-, GMP- und FDA-Anforderungen möglich |
Filterwechsel und Wartung
Der Filterschlauchwechsel erfolgt reingasseitig. Demontierbare Kopfplatten sowie manuelle oder hydraulische Hub- und Schwenkvorrichtungen ermöglichen den Zugang zu den Filterelementen. Die Öffnungshilfen werden entsprechend Baugröße, Bauteilgewicht und verfügbarem Einbauraum ausgewählt.
Anschlussanordnung, Wartungszugang und erforderliche Ausbauhöhe werden bereits bei der Konstruktion berücksichtigt. So bleibt der Schlauchwechsel auch bei begrenzten Platzverhältnissen Bestandteil der Anlagenplanung.
